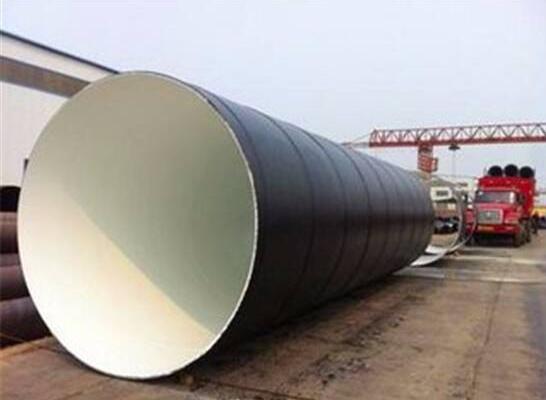

螺旋管道防腐是指在螺旋管道使用與運輸中的管道受使用環(huán)境與輸送介質(zhì)的引影使管道發(fā)生化學(xué)或電化學(xué)反應(yīng)發(fā)生腐蝕。為了有效地防止或控制螺旋管道腐蝕，科學(xué)家們正在尋求一個新的，更高，更有效的方法。

新型的螺旋管道防腐技術(shù)不斷的涌現(xiàn)了，大體上可以分為以下幾種類型：

螺旋管道防腐蝕涂料的主要類型

　　1、油脂涂料-用于耐蝕要求不高的大氣環(huán)境中。

　　油脂涂料是以干性油為主要成膜物的一類涂料。其特點是易于生產(chǎn)，涂刷性好，對物面的潤濕性好，價廉，漆膜柔韌；但漆膜干燥慢，膜軟，機械性能較差，耐酸堿性、耐水性及耐有機溶劑性差。干性油常與防銹顏料配合組成防銹漆，用于耐蝕要求不高的大氣環(huán)境中。

　　2、國漆

　　生漆又稱為生漆、大漆，是我國特產(chǎn)之一。生漆是從生長著的漆樹上割開樹皮流出來的一種乳白色粘性液體，經(jīng)細布過濾除去雜質(zhì)即是。它涂在物體表面上后，顏色迅速由白變紅，由紅變紫，時間較長則可變成堅硬光亮的黑色漆膜。

　　漆酚是生漆的主要成分，含量達30%～70%。一般講，漆酚含量越高生漆質(zhì)量越好。

　　國漆附著力強、漆膜堅韌、光澤好，它耐土壤腐蝕，較耐水、耐油。缺點是有毒性，易使人皮膚過敏。此外它不耐強氧化劑，耐堿性差?，F(xiàn)在有不少改性的生漆涂料，不同程度上克服了上述缺點。

　　3、酚醛樹脂涂料

　　主要有醇溶性酚醛樹脂、改性酚醛樹脂、純酚醛樹脂等。醇溶性酚醛樹脂涂料抗腐蝕性能較好，但施工不便，柔韌性、附著力不太好，應(yīng)用受到一定限制。因此常需要對酚醛樹脂進行改性。如松香改性酚醛樹脂與桐油煉制，加入各種顏料，經(jīng)研磨可制得各種磁漆，其漆膜堅韌，價格低廉，廣泛用于家具、門窗的涂裝。純酚醛樹脂涂料附著力強，耐水耐濕熱，耐腐蝕，耐候性好。

　　4、環(huán)氧樹脂涂料

　　環(huán)氧涂料附著力好，對金屬、混凝土、木材、玻璃等均有優(yōu)良的附著力；耐堿、油和水，電絕緣性能優(yōu)良。但抗老化性差。環(huán)氧防腐蝕涂料通常由環(huán)氧樹脂和固化劑兩個組分組成。固化劑的性質(zhì)也影響到漆膜的性能。常用的固化劑有：①脂肪胺及其改性物。特點是可常溫固化，未改性的脂肪胺毒性較大。②芳香胺及其改性物。特點是反應(yīng)慢，常須加熱固化，毒性較弱。③聚酰胺樹脂。特點是耐候性較好，毒性較小，彈性好，耐腐蝕性能稍差。④酚醛樹脂、脲醛樹脂等其它合成樹脂。這些樹脂和環(huán)氧樹脂并用經(jīng)高溫烘烤后交聯(lián)成膜，漆膜具有突出的耐腐蝕性，并有良好的機械性能和裝飾性。

　　環(huán)氧酯樹脂涂料是以環(huán)氧酯樹脂作為成膜物的一種單組分涂料體系。環(huán)氧酯樹脂由環(huán)氧樹脂和植物油脂肪酸酯化合而成。該涂料與一般環(huán)氧涂料相比成本較低，耐堿性較差。常用作各種金屬底漆和化工廠室外設(shè)備防腐蝕漆。

　　5、聚氨酯涂料

　　用于防腐蝕涂料的聚氨酯樹脂常含有兩個組分：異氰酸酯基－NCO和羥基。使用時將雙組分混合而反應(yīng)固化生成聚氨基甲酸酯（聚氨酯）。

　　聚氨酯涂料的特點：①物理機械性能好。漆膜堅硬、柔韌、光亮、豐滿、耐磨、附著力強。②耐腐蝕性能優(yōu)異。耐油、酸、化學(xué)藥品和工業(yè)廢氣。耐堿性稍低于環(huán)氧涂料。③耐老化性優(yōu)于環(huán)氧涂料。常用作面漆，也可用作底漆。④聚氨酯樹脂能和多種樹脂混溶，可在廣泛的范圍內(nèi)調(diào)整配方，以滿足各種使用要求。⑤可室溫固化或加熱固化，溫度較低時（0℃）也能固化。⑥多異氰酸酯組分的貯藏穩(wěn)定性較差，必須隔絕潮氣，以免膠凍。聚氨酯涂料價格高，但使用壽命長。

　　6、聚乙烯、聚丙烯樹脂涂料

　　聚乙烯樹脂防腐蝕涂料是單體制成的樹脂為成膜物的涂料。其中的聚乙烯涂料已大量生產(chǎn)和應(yīng)用。

　　聚乙烯 管道防腐密封性強，機械強度高，防水性強，質(zhì)量穩(wěn)定，施工方便，適用性好，不污染環(huán)境。PE吸水率低（低于0.01％），同時具備環(huán)氧強度高，PE吸水性低和熱熔膠柔軟性好等，有很高的防腐可靠性，缺點是：與其它補口材料成本相比，費用高。該涂料原料來源豐富，在腐蝕方面已大量使用。

　　7、呋喃樹脂涂料

　　呋喃樹脂涂料耐各種非氧化性無機酸、電解質(zhì)溶液、各種有機溶劑，耐堿性也很突出，但抗氧化不好。

　　呋喃樹脂系列防腐蝕涂料包括糠醇樹脂涂料、糠醛丙酮甲醛樹脂涂料和改性呋喃樹脂涂料等。

　　8、橡膠類涂料

　　橡膠類防腐蝕涂料以經(jīng)過化學(xué)處理或機械加工的天然橡膠或合成橡膠為成膜物質(zhì)，加上溶劑、填料、顏料、催化劑等加工而成。

　?、怕然鹉z涂料。該涂料耐水性好，耐鹽水和鹽霧；有一定的耐酸、堿腐蝕性，50℃以下能耐10%HCl、H2SO4、HNO3、不同濃度的NaOH及濕Cl2。但不耐溶劑，耐老化性和耐熱性差。該涂料廣泛用于船舶、港灣、化工等場合。

　　⑵氯丁橡膠涂料。該涂料耐臭氧、化學(xué)藥品，耐堿性突出，耐候性好；耐油和耐熱，可制成可剝涂層。缺點是貯存穩(wěn)定性差；涂層易變色，不易制成白色或淺色漆。

　　⑶氯磺化聚乙烯橡膠涂料。由聚乙烯樹脂與氯氣及二氧化硫（或氯磺酸）反應(yīng)制得。涂層抗臭氧性能優(yōu)良，耐候性顯著，吸水率低、耐油、耐溫，可在120℃以上使用，－50℃也不發(fā)脆。

　　9、瀝青涂料

　　瀝青是重要的防腐蝕涂料之一。尤以煤焦瀝青為最佳，煤焦瀝青涂料價格低廉，具有下列優(yōu)點：①耐水，浸入水中10年其吸水率僅0．1%～0．2%；②耐一些化學(xué)介質(zhì)的侵蝕；③對未充分除銹的鋼鐵表面仍有良好的潤濕性；④固含量高，可獲厚膜；⑤價格低廉。其缺點是寒冬發(fā)脆，夏暑發(fā)軟，曝曬后有些成分揮發(fā)逸出會使漆膜龜裂。這些缺點可通過加入一些其它樹脂得到改善。例如加入氯化橡膠可提高瀝青涂料的干性，改善冬脆夏軟的缺點；加入環(huán)氧樹脂制得的環(huán)氧瀝青涂料，可兼具瀝青涂料和環(huán)氧涂料的優(yōu)點，在防腐蝕中獲得非常滿意的效果。瀝青涂料已在集裝箱底、船底、船塢閘門、圍堰等場合使用，防腐蝕效果很好。

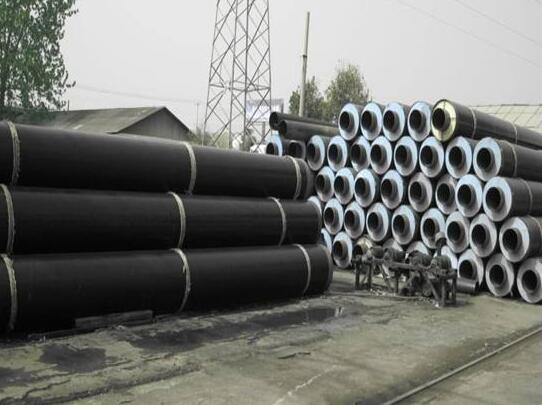

10、重防腐蝕涂料

　　重防腐蝕涂料是相對一般防腐蝕涂料而言的。它是指在嚴酷的腐蝕條件下，防腐蝕效果比一般腐蝕涂料高數(shù)倍以上的防腐蝕涂料。其特點是耐強腐蝕介質(zhì)性能優(yōu)異，耐久性突出，使用壽命達數(shù)年以上。主要用于海洋構(gòu)筑物和化工設(shè)備、貯罐和管道等。
